项目名称：大情字井油田压舱石工程多层系产能建设项目乾安采油厂乾深4区块133口井2024年产能建设实施方案补充方案地面工程安全预评价

项目建设单位：中国石油天然气股份有限公司吉林油田分公司

联系人：张春娟

地理位置：乾安采油厂位于科尔沁草原东北部，厂部坐落在吉林省松原市乾安县城东，本项目位于吉林省乾安县境内，距乾安县城东约9km处

项目概况：

（1）油气集输系统
本次工程乾深4区块新建105口油井、29口水井，在QY乾8-43平台（平台12）新建油气混输增压站1座，将乾深4区块新建100口油井以及周围致密油生产井、常规油生产井共11口井采用冷输+电加热流程增压后管输至致密油放水站，其余5口新建油井带入乾21-11站，新建9座阀组间。新建油气集输支干线21.7km，单井集油管线0.9km，井场内衔接管线4.8km。根据开发部工期安排，管线施工需要增加冬施费。
乾安联合站二段原油采用高频聚结电脱装置处理，带入乾深4区块新增产量后，设备运行检修期间单台设备不满足原油处理需求。本次工程在乾安联合站新建1台高频聚结电脱装置。
（2）注水系统：
本次工程在乾深4区块新建水井29口，结合油气集输系统在平台处新建8井式橇装配水间2座，新建5井式橇装配水间7座，在QY乾8-43平台（平台12）新建1座注水站，以注水站为中心新建枝状注水管网，出站干线3条，共计新建管线15.7km，采用D114×14和D168×20无缝钢管（20#）；平台外单井注水管线采用DN50、25MPa柔性复合高压输送管，平台内单井管线采用D48×6-20无缝钢管。新建注水站内设橇装注水泵3台，设计规模为1100m3/d，以致密油放水站处理后净化污水为注水水源。同时配套新建注水分配阀组橇1座、加药橇1座。
（3）供配电系统：
本次工程共计新增12个平台，其中QY乾12-18平台（平台1）和QY乾4-51平台（平台6）带入乾安老区变电所，其余平台均带入让11变电所。采用高压线路-变压器-井场配电的方式，将新增用电负荷就近带入油田已建变电所。
QY乾8-43平台（平台12）新增132kW油气混输泵橇2座，200kW注水泵橇3座，8kW污水回收橇1座，20kW加药间及药库1座。新建一体化电控装置1座（内含1000kVA变压器2台，高压配电柜4面，变压器2台，低压配电柜6面，200kW注水变频柜3台，132kW油气混输泵变频柜2台），为平台井站站内一体工艺橇装设施供电。
（4）仪表自动化：
每座抽油机新建测控仪1套、停井报警仪1套，每台双井抽配套远程连续示功仪2套，油井数量不超过8口井场新建4G电子眼1个，油井数量超过8口井场至少设4G电子眼2个，采用4G的无线网络进行信号及数据的传输。井场信号通过4G网无线传至通讯公司云服务器中，采油厂采油队、厂监控中心客户端通过访问通讯公司云服务器获取井场数据图片。9个平台上分别新建1座阀组橇，采集回油阀组的压力远传、温度监测远传、单环电动开关阀，针对配水阀组采集分水器的压力、单个注水井设置流量配水装置；以上数据传输至值班室内新建采集柜内，采用光纤方式接入到新建的乾深4站内，联合监控，备用4GDTU方式无线传输。同时对工业触屏进行软件组态。
在乾深4增压站内新建PLC控制系统，接收现场采集仪表，数据通过光缆接入到致密油作业区内，实现远程监控和远程控制。在致密油放水站新建物联网系统1套，新建可燃气体报警系统12点。
本次新建数据接入A11系统二次组态，并逐级完善厂级和作业区级监控中心。
（5）消防：
本次工程新建增压站内各橇装设施及站外阀组间等，共配备MF/ABC8手提式磷酸铵盐干粉灭火器56具，MFT/ABC20推车式灭火器磷酸铵盐干粉灭火器3台。
（6）道路：
新建4.5m宽进站道路2km，增压站内4m宽路0.3km。

安全评价
您当前的位置：首页>网络公开>安全评价>APYP2024073大情字井油田压舱石工程多层系产能建设项目乾安采油厂乾深4区块133口井2024年产能建设实施方案补充方案地面工程安全预评价

APYP2024073大情字井油田压舱石工程多层系产能建设项目乾安采油厂乾深4区块133口井2024年产能建设实施方案补充方案地面工程安全预评价

建设单位名称、建设项目名称、联系人，地理位置、项目概况.

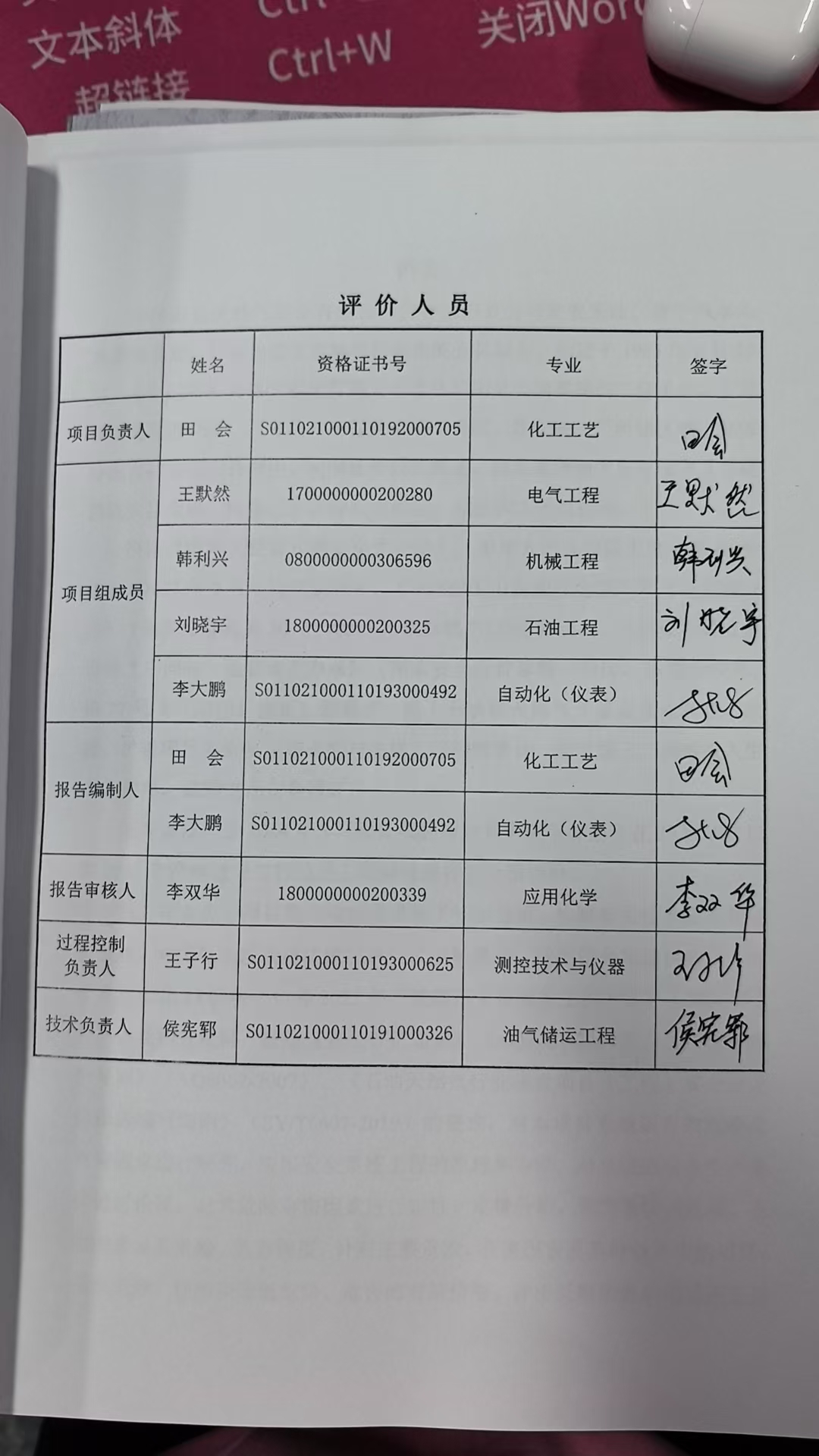

评价组人员名单

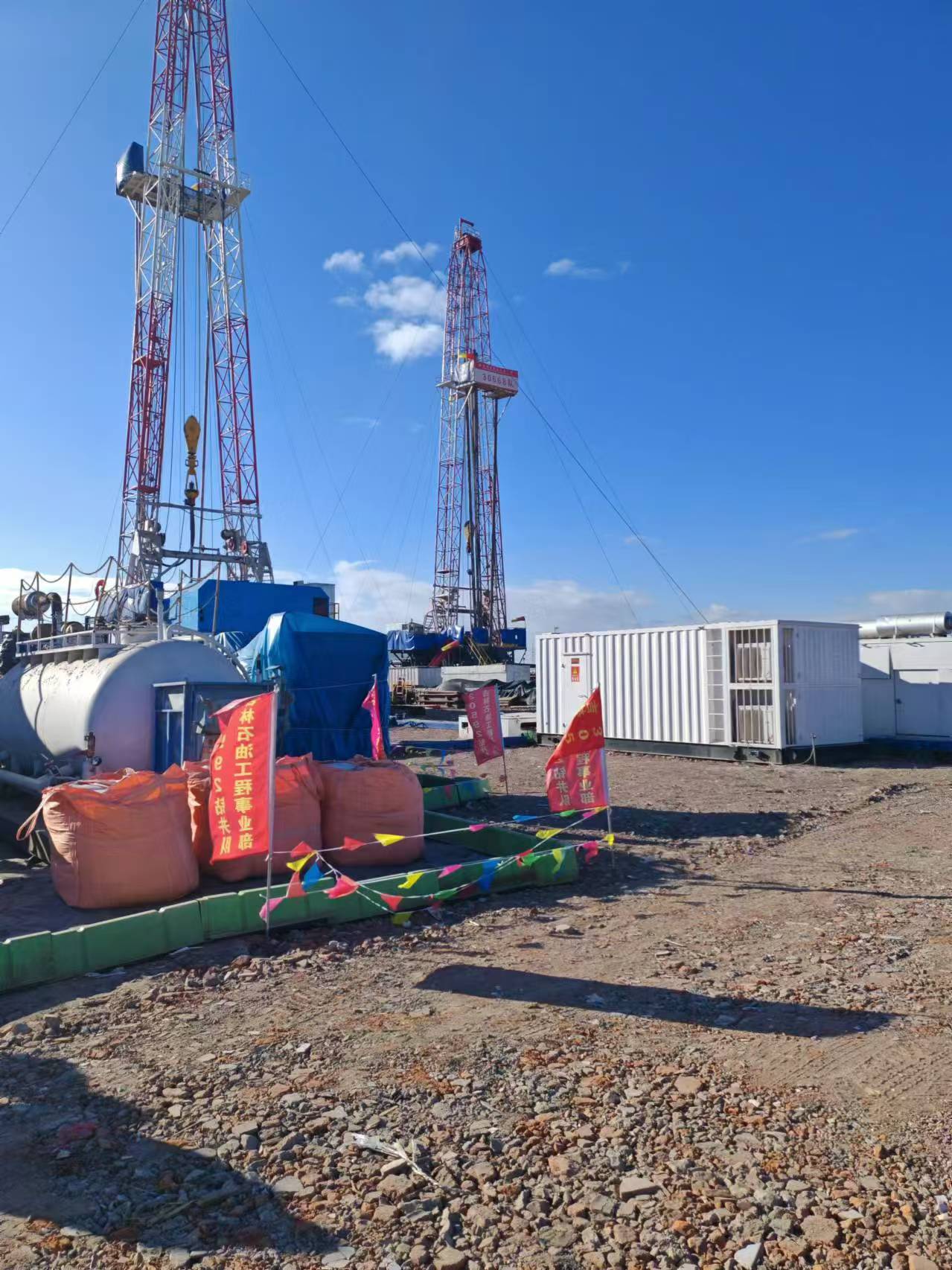

现场勘察图像影像：即现场调查表、现场勘察图像影像
